Aluminium-Dachrinnen nach Maß

Aluminium-Dachrinnen nach Maß, klassisch und im Design

Kontakt aufnehmen
oder kontaktieren Sie uns:WhatsAppinfo@industriasmas.com

+50

Jahre Erfahrung

ISO 9001

Zertifiziert

Maßanfertigung

Eigene Fertigung

Klassische Serie

Klassische Dachrinnen

Exklusive Serie

Design-Dachrinnen

Exklusive IMS-Profile für moderne Fassaden und Dächer von Industriegebäuden. Sie verbinden die Regenwasserableitung mit einer bis ins Detail durchdachten Ästhetik.

Installationen

Vor Ort

Montagedetails

Verfügbare Oberflächen

Vorbeschichteter Stahl braun

RAL 8019

Vorbeschichteter Stahl ziegelrot

RAL 3009

Vorbeschichteter Stahl grauweiß

RAL 9002

Vorbeschichteter Stahl grün

RAL 6002

Quartz-Zink

Zink-Titan

Verzinkt

Technische Spezifikationen

Material
Polyesterlackiertes Aluminium Zink Verzinkter Stahl
Zertifizierung
ISO 9001
Klassische Profile
Quadratisch · Halbrund
Designprofile
IMS-1 · IMS-3 · IMS-4 · IMS-5 · IMS-6 · IMS-7 · IMS-751 · QZ-101/102/103/104
Standardausführungen
RAL 8019 · RAL 3009 · RAL 9002 · RAL 6002 · Quartz-Zink · Zink-Titan · Verzinkt
Lieferung
24 Std. (Standard) · 8–12 Werktage (nach Maß)

Kontaktieren Sie uns

Profile und Formteile

Welches Dachrinnenprofil und welches Zubehör benötigt Ihr Dach?

Zur Auswahl einer Dachrinne gehören das Profil, der Werkstoff und die Verbindungsteile zu den Fallrohren. Wir fertigen nach Maß; für ein Angebot über die gesamte Anlage benötigen wir deren Verlauf am Dach.

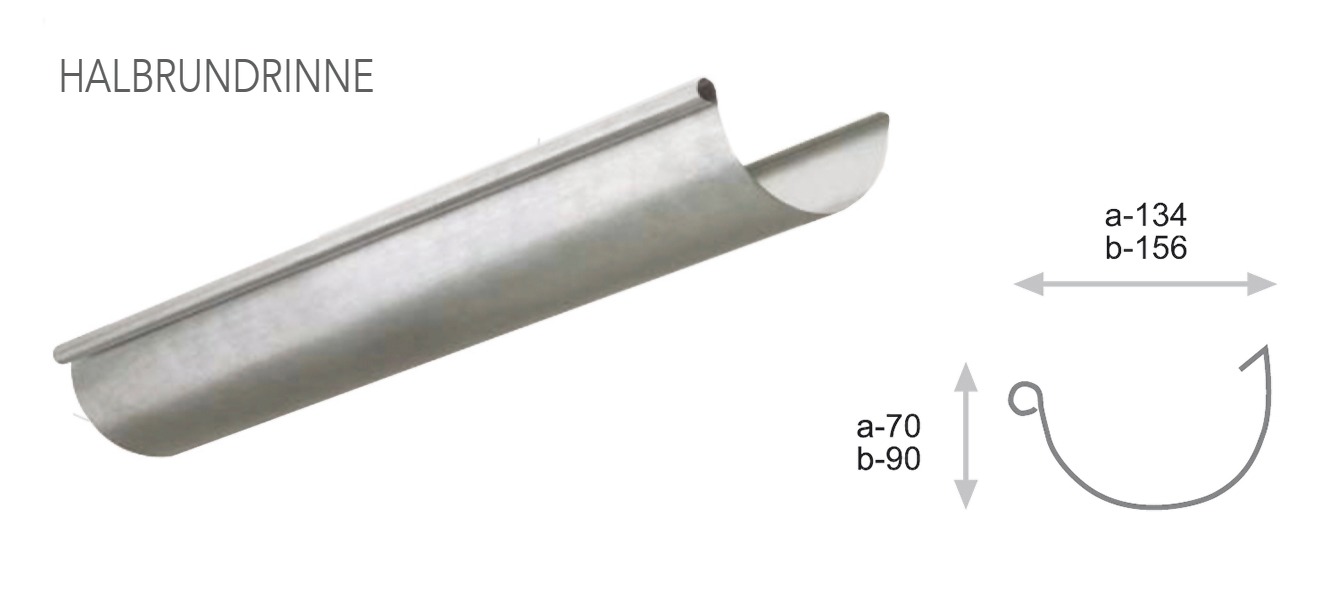

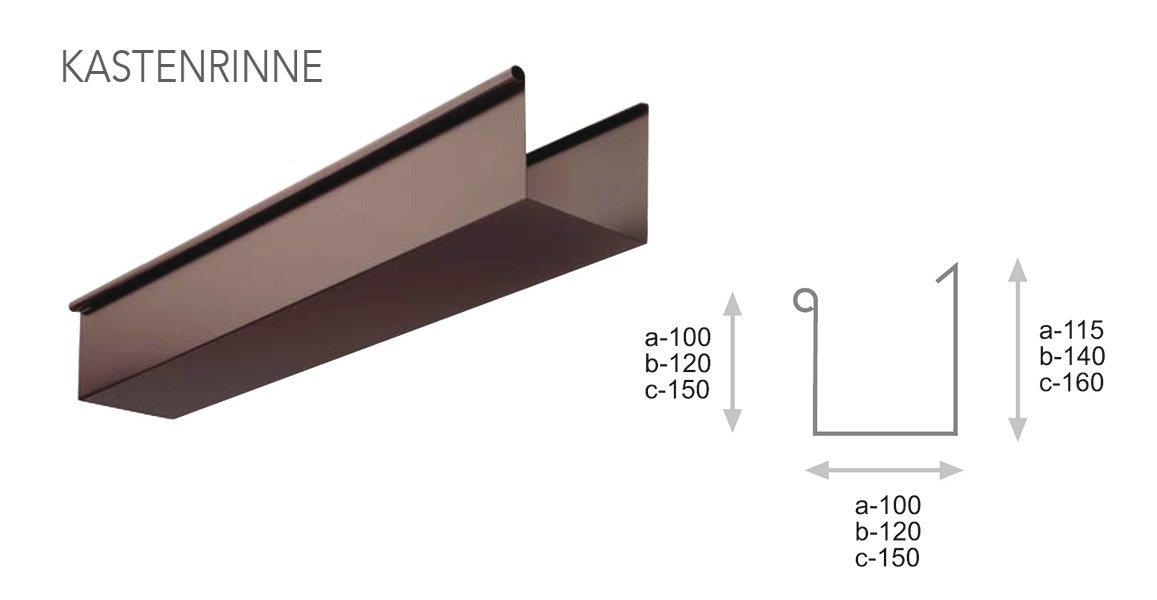

Klassisch: Kasten- und halbrunde Rinne

Es handelt sich um zwei unterschiedliche Querschnitte. Bestimmen Sie Modell und Maße anhand der Katalogzeichnungen. Wenn Sie eine bestehende Anlage ergänzen, fügen Sie ein Foto und einen bemaßten Rinnenquerschnitt bei.

IMS-Designprofile

Das Sortiment umfasst IMS- und QZ-Referenzen mit unterschiedlichen Geometrien. Geben Sie die Profilreferenz aus dem Katalog sowie Material und Oberfläche an, damit sich das gewünschte Teil eindeutig zuordnen lässt.

Bauteile für die vollständige Anlage

Rinnenhalter und Rohrschellen
Innenliegende, außenliegende und zusätzliche Rinnenhalter sowie Schellen zur Befestigung der Fallrohre.
Ecken und Enden
Innen- und Außenwinkel für Richtungsänderungen und Endstücke zum Verschließen der Rinnenenden.
Anschlüsse zum Fallrohr
Einfache Ablaufstutzen, Alpina-Stutzen und Rinnenstücke mit Ablaufstutzen, auch mit Endboden.
Verlauf der Fallrohre
Runde oder quadratische Fallrohre, Bögen und trichterförmige Abzweige. Zeichnen Sie Verlauf und Anschlüsse in die Skizze ein.

Angebot vorbereiten

So nehmen Sie die Maße für Dachrinnen nach Maß auf

Der Katalog verlangt eine bemaßte Skizze des Dachgrundrisses mit den Positionen der Fallrohre und der Gebäudehöhe. Vorhandene Projektpläne können Sie zur Erstellung der Stückliste einsenden.

  1. Grundriss und Längen

    Zeichnen Sie jeden Rinnenabschnitt mit Länge, Ecken und Enden ein. Markieren Sie die Positionen der Fallrohre.

  2. Fallrohrhöhen

    Geben Sie die Höhe bis zum Ablauf und die nötigen Richtungsänderungen an Dachüberständen oder anderen Anschlüssen an.

  3. Fertige Dächer und Blenden

    Ist das Dach bereits fertig, geben Sie den Ziegelüberstand an. Für vordere oder seitliche Blenden ergänzen Sie die Höhe der Deckenkante.

  4. Profil, Material und Oberfläche

    Nennen Sie Rinnenmodell und gewünschten Werkstoff: polyesterlackiertes Aluminium, Zink oder verzinkten Stahl. Geben Sie die Oberflächenreferenz an und fügen Sie gegebenenfalls den im Projekt vorgeschriebenen Querschnitt bei.

Anschlussdetail zwischen Dachrinne und Fallrohr mit Alpina-Stutzen
Montagedetail · Fallrohranschluss

Die Skizzenmaße dienen zur Erstellung der Stückliste und des Angebots. Rinnenquerschnitt und Anordnung der Fallrohre müssen für das konkrete Dach festgelegt werden.
